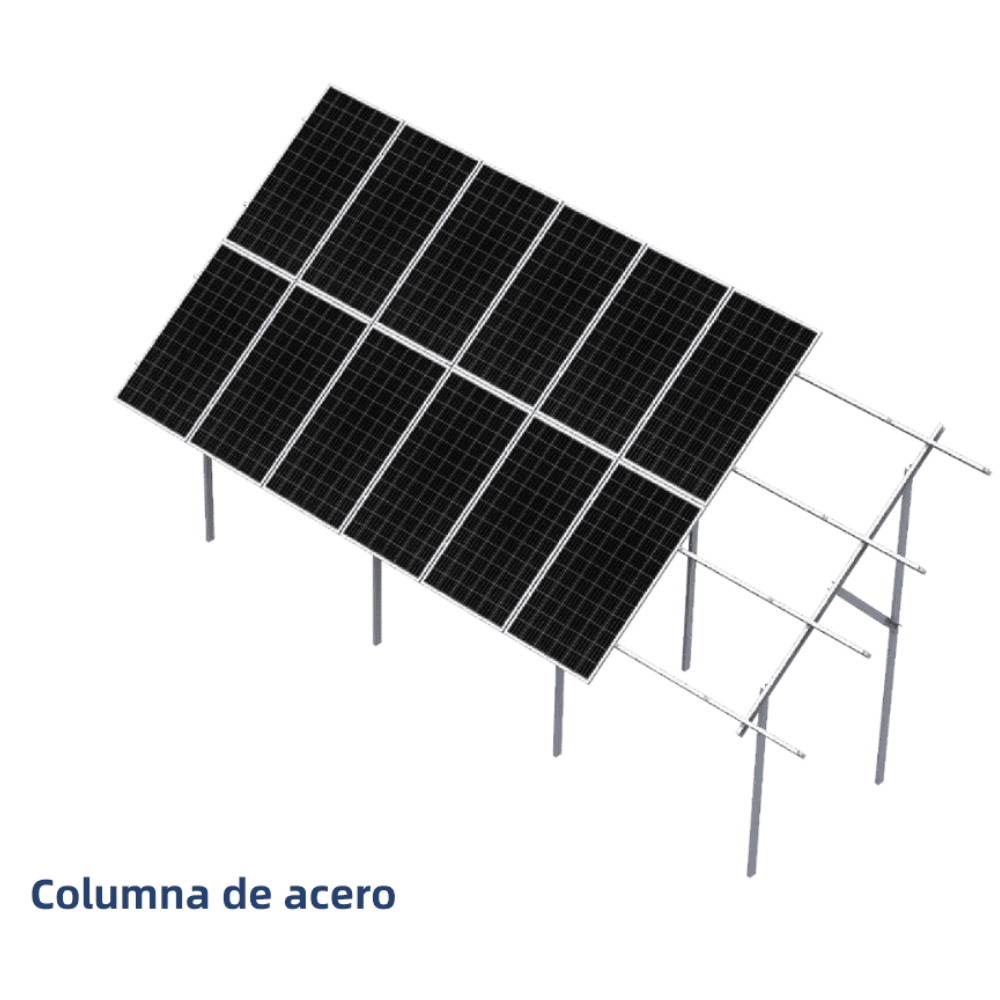

Estructura solar para terreno plano
La estructura solar para terreno plano de Bexie Energy está diseñada para instalaciones fotovoltaicas en suelo sin tejado o superficie inclinada. Fabricada en aluminio AL6005-T6 y acero con recubrimiento Zn-Al-Mg. Compatible con disposición horizontal y vertical, ángulo de inclinación regulable de 0 a 60°. Certificada según normativas internacionales.
Overview
Estructura de montaje solar para terreno plano diseñada para instalaciones fotovoltaicas en suelo sin tejado o superficie inclinada. Fabricada con materiales de alta resistencia a la corrosión y certificada según las principales normativas internacionales de carga estructural.
Permite instalar paneles solares de forma segura y duradera en cualquier tipo de terreno llano, con total flexibilidad en el ángulo de inclinación y la disposición de los módulos.
Aplicaciones de la estructura solar para suelo
- Instalaciones fotovoltaicas en terreno agrícola o industrial
- Plantas solares en suelo para autoconsumo
- Instalaciones en aparcamientos y explanadas
- Proyectos de gran escala en suelo llano
- Instalaciones en zonas rurales o periurbanas
Especificaciones técnicas
- Velocidad del viento: hasta 70 m/s (ráfaga 3s, MRI=50Y)
- Carga de nieve: hasta 200 cm
- Ángulo de inclinación: regulable de 0° a 60°
- Disposición de módulos: horizontal y vertical
- Material principal: aluminio AL6005-T6
- Acero estructural: Q235B / Q355B con recubrimiento Zn-Al-Mg
- Tornillería: acero inoxidable
Normativas y certificaciones
- ASCE 7-05 / 7-10 / 7-16 (EE.UU.)
- GB50009-2012 (China)
- JISC 8955-2017 (Japón)
- AS/NZS 1170.2-2021 (Australia/Nueva Zelanda)
- EUROCODE 0-9 (Europa)
- NSCP 2015 (Filipinas)
- NCh 432 (Chile)
Materiales y resistencia
La estructura utiliza aluminio anodizado AL6005-T6 para los perfiles principales, combinado con acero estructural Q235B/Q355B con recubrimiento Zn-Al-Mg para máxima resistencia a la corrosión en entornos exteriores exigentes.
La tornillería en acero inoxidable garantiza la integridad de la unión a largo plazo, incluso en zonas costeras o de alta humedad.
Ventajas de la estructura de suelo frente a cubierta
- No requiere permisos de obra en cubierta
- Mayor flexibilidad en la orientación e inclinación
- Facilita el mantenimiento y la limpieza de los paneles
- Permite escalar la instalación en fases
- Compatible con cualquier tipo de panel solar del mercado
Instalación y puesta en marcha
El sistema está diseñado para una instalación rápida mediante uniones atornilladas, sin necesidad de soldadura en campo. Su diseño modular permite adaptar la estructura al número de paneles y a la geometría del terreno disponible.
- Montaje sin soldadura
- Sistema modular y escalable
- Compatible con cimentación directa o lastre
- Adaptable a diferentes configuraciones de filas y columnas
Integración con el sistema fotovoltaico completo
Esta estructura puede combinarse con nuestros paneles solares, inversores híbridos y baterías de almacenamiento para una instalación de autoconsumo completa y optimizada.
Preguntas frecuentes
¿Para qué tipo de terreno está indicada esta estructura?
Está diseñada para terrenos planos o con pendiente mínima. Es compatible con cimentación en hormigón, hincado de pilotes o sistemas de lastre sin obra.
¿Qué ángulo de inclinación es el más eficiente en España?
En la península ibérica el ángulo óptimo se sitúa entre 30° y 35° para maximizar la producción anual. Esta estructura permite ajustarlo entre 0° y 60°.
¿Es compatible con todos los paneles solares?
Sí, el sistema de fijación es universal y compatible con la mayoría de módulos fotovoltaicos del mercado, tanto en formato 60 como 72 células y versiones bifaciales.
¿Resiste el viento y la nieve en zonas con climatología extrema?
Sí. Está certificada para velocidades de viento de hasta 70 m/s y cargas de nieve de hasta 200 cm, según las normativas internacionales más exigentes.
¿Necesito permiso de obra para instalarla?
Depende de la normativa municipal, pero al no requerir cimentación profunda en muchos casos se considera instalación desmontable. Consulta con tu ayuntamiento o contacta con nuestro equipo técnico.
